高效组件智造装备

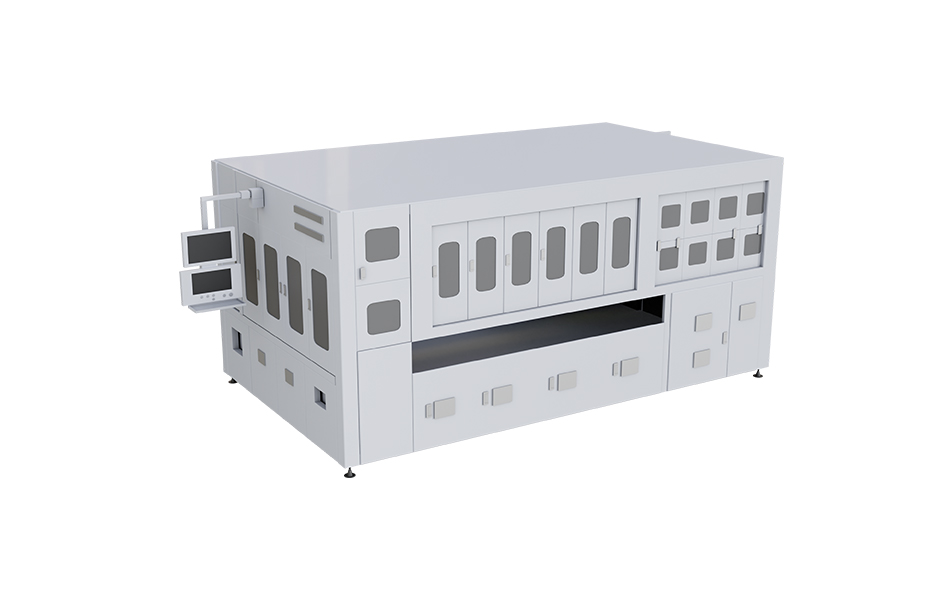

多功效汇流条焊接机
产品特点
进行电池串二次精确排版 ，精度±0.3mm
完成头、中、尾所有汇流条的裁切、弯折及焊接
焊接接纳电磁感应焊方法 ，焊接后拉力≥5N/mm
焊接周期时间≤20s
技术参数 | |
|---|---|
| 技术参数 | 相关参数 |
| 事情电源 | AC 380V 3相5线制 50Hz |
| 事情气压 | 0.5～0.8Mpa |
| 适用组件尺寸规模 | 长（1650-2500)mm×宽（990-1400)mm |
| 事情噪音 | ≤72db |
| 组件出料流水线高度 | 进料：960±35mm ，出料：960±35mm |
| 功率 | 额定功率 60W ，实际运行功率25KW |
| 事情节拍 | ≤20s（开启旁路焊时节拍≤23s） |
| 汇流条 | 厚度0.2-0.4mm ，宽度4/5/6/7/8mm（卷状供料） |
| 耗气量 | 2200L/min |
| 组件流向 | 上进长出 |
| 外形尺寸 | L4874mm×W4690mm×H2500mm（长×宽×高） |
| 主要功效要求 | 运行节拍快；焊接模组适配串间距、CCD适配电池串版型、汇流条长度等参数可配方一键切换；电磁焊接模式高效稳定；整机含自动校正功效 ，预留升级空间；焊接模组共用性广 |
| 具体参数如有变换 ，本公司不另行通知！ | |
